تتطلب أنظمة الطاقة الحديثة خارج الشبكة وأنظمة الطاقة في حالات الطوارئ أجهزة تجمع بين التحويل المستقر للتيار المتردد والشحن المتكامل للبطاريات والضمانات الكهربائية الشاملة. تستكشف هذه المقالة الوظائف الأساسية وسيناريوهات النشر العملية وآليات الحماية المضمنة وإمكانيات الاتصال لأجهزة الشاحن العاكس المتكاملة، مما يساعد منشئي الأنظمة والمستخدمين النهائيين على فهم المعايير الأساسية عند اختيار وحدات تحويل الطاقة DC-AC المدمجة للمواقع البعيدة والتركيبات المتنقلة وتطبيقات النسخ الاحتياطي المنزلية.
- 1. فهم أساسيات وحدة الشاحن العاكس المدمجة
- 2. جودة شكل موجة الإخراج وتوافق التحميل في العالم الحقيقي
- 3. نظام شحن متكامل وإدارة البطارية على ثلاث مراحل
- 4. أداء نقل ATS واستمرارية النظام أثناء تحولات الطاقة
- 5. طبقات حماية مدمجة لموثوقية التشغيل على المدى الطويل
- 6. منافذ اتصالات الأجهزة وإمكانيات المراقبة عن بعد
- 7. بيئات التشغيل المناسبة وملاحظات التثبيت الميكانيكي
- 8. الأسئلة الفنية المتكررة
- 9. الأفكار النهائية لتكامل النظام

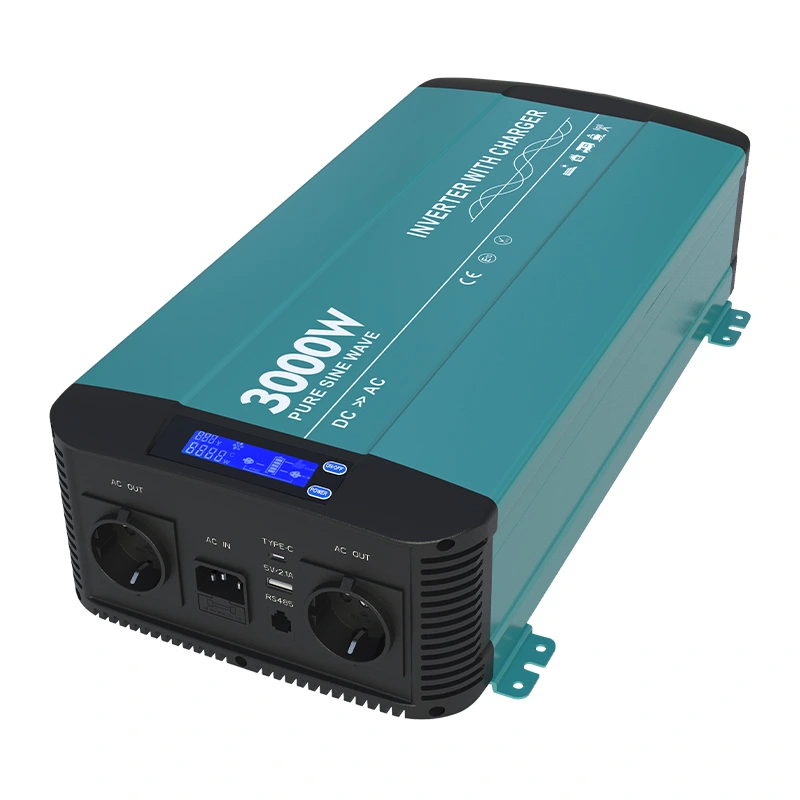

تواجه العديد من تركيبات الطاقة عن بعد تحديات عند التنسيق بين محولات منفصلة وشواحن بطاريات خارجية، حيث أن التوقيت غير المتطابق أو حدود الجهد غير المتوافقة يمكن أن تؤدي إلى تدهور صحة البطارية وتقليل استقرار النظام بشكل عام.محول موجة جيبية نقية 3000 واط مع شاحن HK3000PCيدمج عكس DC-AC وشحن بطارية AC-DC داخل هيكل واحد مدمج، مما يزيل تعقيد تنسيق مكونات الطاقة المنفصلة المتعددة لمشاريع الطاقة خارج الشبكة أو المتنقلة أو الاحتياطية. تعمل الوحدات المتكاملة على تبسيط تخطيطات الأسلاك وتقليل نقاط الفشل داخل سلسلة الطاقة، مما يوفر مزايا ملموسة للمستخدمين الذين يعملون مع إعدادات العربة ومواقع العمل عن بعد وتكوينات النسخ الاحتياطي السكنية حيث يحمل التوافر المستمر للطاقة أهمية عملية عالية. عند تجميع أنظمة الطاقة المستقلة، يؤدي كل كابل مضاف وجهاز منفصل إلى إنشاء نقاط ضعف محتملة، لذا تستحق بنيات الأجهزة المدمجة دراسة متأنية أثناء مراحل التخطيط.
1. فهم أساسيات وحدة الشاحن العاكس المدمجة
يخدم الشاحن العاكس المدمج دورين أساسيين ضمن نظام بيئي للطاقة يعتمد على التخزين. أولاً، يأخذ التيار المباشر المخزن داخل بطاريات الرصاص الحمضية أو الليثيوم ويحوله إلى تيار متناوب يتوافق مع مواصفات المعدات الكهربائية المنزلية القياسية. ثانيًا، عندما يصبح مصدر التيار المتردد الخارجي متاحًا، تقوم دائرة الشاحن الموجودة على متن الطائرة بسحب الطاقة من الشبكة أو مصدر المولد لإعادة ملء حزم البطاريات المتصلة تلقائيًا. يلغي هذا التصميم ثنائي الدور متطلبات المستخدمين للتبديل يدويًا بين أجهزة الشاحن المستقلة ووحدات العاكس.
- التبديل السلس بين الانعكاس الذي يعمل بالبطارية وسير عمل الشحن المعتمد على التيار الكهربائي
- لوحة LCD موحدة لتصور مقاييس وقت التشغيل المهمة بما في ذلك قراءات الجهد والقوة الكهربائية
- قاطع دائرة تيار متردد مدمج في مسار إدخال التيار المتردد الرئيسي لضمان سلامة الدائرة الإضافية
- توفر منافذ USB-A وType-C المخصصة شحنًا مباشرًا مريحًا للأجهزة بجهد منخفض
يلعب البعد المادي والوزن دورًا مهمًا بالنسبة للقائمين بالتركيب. تبلغ أبعاد الوحدة 489 × 252 × 118 ملم وتزن 8.8 كجم، مما يجعل النشر على الحائط ممكنًا لكل من العبوات الثابتة والمتحركة. تعمل دعامات التثبيت المدمجة في الغلاف المعدني على تبسيط التثبيت الآمن على الأسطح الصلبة، سواء قام المستخدمون بتكوين الأجهزة داخل خزانات المرافق أو حجرات المركبات أو الخزانات الخارجية المحمية. يجب دائمًا الحفاظ على الخلوص المناسب حول شبكات التهوية؛ سيؤدي تدفق الهواء المعوق إلى إطلاق الحماية الحرارية وتقييد سعة الإنتاج المتاحة في ظل أحمال التشغيل الثقيلة.
2. جودة شكل موجة الإخراج وتوافق التحميل في العالم الحقيقي
يشكل خرج الموجة الجيبية النقية أحد أهم الفروق مقارنة ببدائل الجيب المعدلة. إجمالي التشوه التوافقي الذي يظل أقل من خمسة بالمائة يكرر خصائص الشكل الموجي التي توفرها خطوط المرافق العامة. وهذا مهم جدًا عند تشغيل الأجهزة الإلكترونية الاستهلاكية الحساسة، والمحركات الحثية، وضواغط التبريد، والمعدات المستخدمة في المختبرات. غالبًا ما تعمل الأجهزة التي تحتوي على ملفات محرك أو لوحات تحكم داخلية معقدة بشكل أكثر سخونة، أو تنتج ضوضاء إضافية أو تظهر عمر خدمة أقصر عند تغذيتها بإشارات طاقة جيبية معدلة مشوهة.
يصل الإنتاج المستمر المقدر إلى 3000 واط مع قدرة زيادة تصل إلى 6000 واط مستدامة لفترات زمنية مدتها ثانيتان. يتعامل تصنيف الاندفاع مع تيار التدفق العالي الذي يحدث عندما تبدأ الأجهزة الحثية الفورية في تدوير محركاتها. بدون وجود ارتفاع كافٍ للارتفاع، يمكن للعاكسات أن تتعطل الحماية من الحمل الزائد في كل مرة تحاول فيها الضواغط أو مضخات المياه أو محركات الغسالة دورات بدء التشغيل. تغطي خيارات جهد الخرج القابلة للتكوين في المصنع عائلات 100‑120VAC و200‑240VAC إلى جانب إعدادات التردد القابلة للتحديد 50 هرتز أو 60 هرتز لتتوافق مع المعايير الكهربائية الإقليمية. يصل الحد الأدنى لكفاءة التحويل للحمل الكامل إلى 89 بالمائة، في حين تصل ذروة الكفاءة التشغيلية إلى 92 بالمائة. تُترجم الكفاءة الأعلى إلى طاقة أقل مهدرة على شكل حرارة، مما يحافظ على سعة البطارية المخزنة لأحمال المستخدم النهائي الفعلية بدلاً من الخسائر الحرارية داخل إلكترونيات الطاقة.
محول موجة جيبية نقية 3000 واط مع شاحن HK3000PCيدعم العزل الجلفاني الكامل بين جانب الإدخال DC ودوائر إخراج التيار المتردد. يضيف العزل الكامل للمدخلات والمخرجات طبقة أمان مهمة، مما يحد من انتشار الأخطاء في حالة حدوث أعطال أرضية أو أخطاء في الأسلاك داخل دوائر البطارية المتصلة. تحظى ميزة العزل هذه بإشادة كبيرة بين القائمين على التركيب المحترفين الذين يقومون ببناء أنظمة للمواقع ذات المخاطر العالية على السلامة الكهربائية، مثل البيئات البحرية وتطبيقات المركبات المتنقلة حيث يزيد التكثيف والاهتزاز من فرص حدوث أحداث ماس كهربائي عرضية.
| معلمة الأداء | قيمة المواصفات |
|---|---|
| طاقة إخراج التيار المتردد المستمر | 3000 واط ±5% |
| زيادة مدة ذروة الطاقة | 6000 واط لمدة 2 ثانية |
| التشوه التوافقي الكلي | أقل من 5% |
| الحد الأدنى من الكفاءة للحمل الكامل | 89% |
| أقصى قدر من الكفاءة الشاملة | ما يصل إلى 92% |
3. نظام شحن متكامل وإدارة البطارية على ثلاث مراحل
يتبع شاحن AC-DC الداخلي منطق الشحن الكلاسيكي ثلاثي المراحل: مرحلة التيار الثابت بالجملة، ومرحلة الامتصاص بجهد ثابت، ومرحلة صيانة العوامة. يعمل ملف الشحن الراسخ هذا على تحسين دورات إعادة الشحن لكيمياء بطاريات الرصاص الحمضية. أثناء المرحلة الكبيرة، يوفر الشاحن أقصى تيار مسموح به لرفع جهد البطارية إلى أعلى بسرعة. بمجرد الوصول إلى عتبة جهد الامتصاص المستهدف، تنتقل الوحدة إلى مرحلة الامتصاص، مع الاحتفاظ بجهد ثابت أثناء شحن التيار بشكل طبيعي إلى الأسفل. عندما ينخفض التيار إلى ما يقرب من عشرة بالمائة من حجم الشحن المقدر، تدخل الأجهزة مرحلة التعويم، مع تطبيق جهد صيانة أقل لمواجهة التفريغ الذاتي دون الشحن الزائد لألواح الخلايا.
يحقق تصحيح معامل القدرة قيمًا أكبر من 0.95 تحت الحد الأقصى لحمل الشحن. يعمل أداء عامل الطاقة القوي على تقليل سحب الطاقة التفاعلية القادمة من مصدر التيار المتردد، مما يزيد الطلب على المولدات المحمولة أو منافذ الشبكة ذات السعة المحدودة. يقبل مدخل التيار المتردد جهد التيار الكهربائي واسع النطاق؛ بالنسبة لمتغير 230VAC، تمتد نافذة إدخال التيار المتردد التشغيلية من 180VAC إلى 260VAC. ويعني التسامح الواسع للمدخل أن الشاحن يمكنه الاستمرار في العمل حتى عندما ينحرف خرج المولد عن القيم الاسمية المثالية، وهو ما يحدث كثيرًا في أجهزة المولدات المحمولة التي تعمل في ظل ظروف التحميل المتقلبة.
يختلف الحد الأقصى لتيار الشحن وفقًا لمتغير جهد إدخال التيار المستمر. تدعم موديلات التيار المستمر بجهد 12 فولت ما يصل إلى 40 أمبير من خرج الشحن، بينما توفر إصدارات التيار المستمر بجهد 24 فولت ما يصل إلى 20 أمبير من مخرجات الشحن. يجب على مصممي النظام مطابقة الحد الأقصى لتيار الشاحن مع معدل الشحن الموصى به المنشور من قبل الشركات المصنعة للبطاريات. تعمل تيارات الشحن العالية بشكل مفرط على تسريع تدهور البطارية؛ وعلى العكس من ذلك، فإن تيار الشحن المنخفض الحجم يطيل أوقات إعادة الشحن دون داع. يضمن الاقتران الدقيق بين سعة بنك البطارية وإمكانية الشاحن الأداء الأمثل لدورة عمر البطارية على المدى الطويل.
4. أداء نقل ATS واستمرارية النظام أثناء تحولات الطاقة
يعالج مفتاح النقل التلقائي المدمج (ATS) التبديل بين طاقة التيار المتردد المشتقة من البطارية ومصدر التيار الكهربائي الخارجي الوارد. سجلات وقت النقل أقل من 16 مللي ثانية. تتحمل معظم الأجهزة الكهربائية المنزلية الشائعة انقطاعات قصيرة بهذا الحجم دون انقطاع التيار الكهربائي بالكامل. توفر هذه الخاصية استمرارية قريبة من درجة UPS للعديد من الأحمال المتصلة. يجب على المستخدمين أن يضعوا في اعتبارهم أن بعض أجهزة الحوسبة الصناعية شديدة الحساسية قد تظل بحاجة إلى وحدات UPS حقيقية إضافية عبر الإنترنت في المنبع إذا أصبح النقل بمقدار صفر مللي ثانية متطلبًا تشغيليًا مطلقًا.
تتولى أجهزة الترحيل الداخلية مهام تبديل الدوائر الفعلية. تختلف تقييمات المرحل عبر متغيرات المنتج: تقوم تكوينات 110VAC بتنفيذ مرحلات ذات تصنيف 30 أمبير، ونماذج 230VAC تنشر مرحلات ذات تصنيف 16 أمبير. يوفر قاطع دائرة التيار المتردد المدمج على جانب دخل التيار الكهربائي حماية من انقطاع التيار الزائد لتغذية التيار المتردد الوارد، مما يكمل سلامة التتابع. عندما تعود الطاقة الرئيسية بعد انقطاع التيار الكهربائي، يقوم منطق ATS تلقائيًا بتوجيه الأحمال إلى مصدر تيار متردد خارجي في نفس الوقت لتنشيط دائرة الشاحن الداخلية لتجديد احتياطيات طاقة البطارية. إن سلوك عدم التدخل هذا يجعل الأجهزة مناسبة تمامًا للتثبيتات عن بعد غير المراقبة حيث لا يستطيع المشغلون البشريون الاستجابة بسرعة لأحداث استعادة الشبكة.
5. طبقات حماية مدمجة لموثوقية التشغيل على المدى الطويل
تعمل مجموعة الحماية القوية متعددة الطبقات على حماية كل من جهاز الشاحن العاكس نفسه والبطارية المتصلة ومعدات التحميل. تغطي وسائل الحماية الجانبية لمدخل التيار المستمر دفاع القطبية العكسية عبر المصهر الداخلي وقطع الجهد المنخفض وظروف إيقاف التشغيل ذات الجهد الزائد. توفر الحماية من القطبية العكسية دفاعًا حاسمًا ضد أخطاء توصيل الأسلاك عند توصيل كابلات البطاريات ذات القياس الثقيل. بدون هذه الحماية، يمكن لأطراف البطارية المعكوسة أن تدمر إلكترونيات تحويل الطاقة بشكل دائم في لحظات.
على جانب خرج التيار المتردد، تستجيب الوحدة لحوادث الدائرة القصيرة وحالات الحمل الزائد المستمرة وأحداث درجة الحرارة الداخلية الزائدة. عندما تتجاوز درجة الحرارة الداخلية سقف التشغيل الآمن، تقوم الحماية الحرارية بتشغيل إجراء إيقاف التشغيل لمنع حدوث تلف دائم للمكونات. تقوم مراوح التبريد التي يتم التحكم في درجة الحرارة والحمل بضبط سرعة الدوران ديناميكيًا. تدور المراوح بشكل أسرع فقط في ظل أعباء العمل الثقيلة أو درجة الحرارة الداخلية المرتفعة؛ في ظل ظروف الحمل الخفيف، تظل ضوضاء المروحة في حدها الأدنى، وهي ميزة مهمة للتركيبات السكنية أو المقصورة الداخلية حيث تكون الراحة الصوتية مهمة للركاب.
تؤدي كل حالة وقائية إلى إطلاق إشارات ردود فعل مرئية من خلال شاشة LCD باللوحة الأمامية، مما يسمح باستكشاف الأخطاء وإصلاحها دون فتح غلاف الجهاز. إن القدرة على قراءة رموز الأخطاء مباشرة من الشاشة المحلية تعمل على تسريع العمل التشخيصي للفنيين في الموقع الذين يخدمون مواقع الطاقة عن بعد.محول موجة جيبية نقية 3000 واط مع شاحن HK3000PCيدمج العديد من الاستجابات الوقائية المختلفة داخل وحدة واحدة، مما يزيل الحاجة إلى تكديس العديد من وحدات الحماية الخارجية المنفصلة حول بنية نظام الطاقة.
6. منافذ اتصالات الأجهزة وإمكانيات المراقبة عن بعد
يتيح منفذ اتصال RS-485 المزود بموصل مادي بنمط RJ-11 إمكانية المراقبة عن بعد. يمكن للمستخدمين اختياريًا توصيل لوحة تحكم LCD خارجية عن بعد موضوعة بعيدًا عن هيكل الشاحن العاكس الرئيسي. وهذا يثبت أنه مناسب للتركيبات حيث توجد أجهزة الطاقة الرئيسية داخل حجرات التخزين في الطابق السفلي أو خزائن المرافق، بينما يرغب المشغلون في مراقبة قراءات الحالة من مساحات منطقة المعيشة. يوجد اتصال Ethernet كترقية اختيارية للإعدادات الإشرافية الأكثر تقدمًا.
من خلال ناقل RS‑485، يمكن لأنظمة مراقبة المضيف سحب مجموعات البيانات في الوقت الفعلي بما في ذلك جهد البطارية والقدرة الكهربائية الناتجة وإشارات وضع التشغيل ومؤشرات الخطأ النشطة. بالنسبة إلى القائمين على تكامل الأنظمة الذين ينشئون عمليات نشر أكبر للشبكات الصغيرة، فإن هذا يفتح مسارات لدمج الأجهزة في منصات مراقبة الموقع ذات المستوى الأعلى. ضع في اعتبارك أن ممارسات الأسلاك RS-485 يجب أن تحترم إرشادات الصناعة فيما يتعلق بالإشارات التفاضلية لمسافات طويلة؛ يساعد الاختيار الصحيح للكابل والتأريض على تجنب تلف البيانات الناتج عن الضوضاء الكهربائية الصادرة عن موصلات الطاقة ذات التيار العالي القريبة.
7. بيئات التشغيل المناسبة وملاحظات التثبيت الميكانيكي
يمتد نطاق درجة الحرارة المحيطة المقدر بالحمل الكامل من صفر درجة مئوية إلى أكثر من أربعين درجة مئوية. عندما ترتفع درجة الحرارة المحيطة إلى ستين درجة مئوية، تقوم الأجهزة تلقائيًا بتخفيض سعة الإخراج المتاحة إلى سبعين بالمائة من تصنيف الطاقة الاسمي. تمتد نافذة درجة حرارة التخزين من صفر إلى سبعين درجة مئوية للفترات غير التشغيلية. تصل نسبة تحمل الرطوبة إلى حد أقصى قدره ثلاثة وتسعين بالمائة من الرطوبة النسبية في ظل الظروف البيئية غير المتكثفة. يمثل التكثيف عامل خطر رئيسي؛ يجب أن تضمن المواقع التي تشهد تكوين الندى التهوية الكافية للحفاظ على جفاف لوحات الدوائر الداخلية.
يجب أن يتبع اتجاه التركيب الرسومات الميكانيكية للشركة المصنعة. حافظ على خلوص كافٍ بالقرب من فتحات تهوية المروحة حتى يتمكن هواء العادم الساخن من الهروب بحرية. تجنب إغلاق الوحدة داخل خزانة صغيرة مغلقة بالكامل دون تهوية عادم مخصصة، حيث تعمل الحرارة المحتبسة على تنشيط التناقص الحراري وأحداث الإغلاق الوقائية المتكررة. عند اختيار مقياس كابل البطارية، ضع في الاعتبار دائمًا مقادير تيار التيار المستمر المرتفعة المرتبطة بمستويات طاقة تبلغ ثلاثة آلاف واط؛ تؤدي الكابلات الصغيرة الحجم إلى انخفاض مفرط في الجهد المقاوم وتخلق نقاط سخونة خطيرة على طول مسارات الأسلاك.
8. الأسئلة الفنية المتكررة
نعم. ستقبل دائرة إدخال التيار المتردد الإخراج من المولدات المحمولة ذات الحجم المناسب. احتفظ بجهد خرج المولد ضمن نافذة تشغيل دخل التيار المتردد المنشورة. ضع في اعتبارك قدرة المولد على زيادة التيار؛ يجب أن يتجاوز معدل الواط المستمر للمولد بشكل مريح الحد الأقصى للشحن بالإضافة إلى سحب حمل التيار المتردد الإضافي المطبق في نفس الوقت على أطراف المولد. يمكن أن يؤدي خرج المولد ذو الجودة الرديئة مع تقلب الجهد الشديد إلى حدوث استجابات وقائية داخلية.
تم تصميم منحنى الشحن العائم الأصلي المكون من ثلاث مراحل في الأصل لبنوك بطاريات الرصاص الحمضية المغمورة بالمياه وAGM والجيل. عند نشر مجموعات بطاريات أيونات الليثيوم، يجب على المستخدمين التحقق من توافق نظام إدارة البطارية مقابل نقاط ضبط جهد الشاحن. تتطلب بعض حزم الليثيوم ملفات تعريف شحن معدلة؛ في مثل هذه السيناريوهات، قد تصبح أجهزة شاحن البطاريات الخارجية المخصصة ضرورية.
على الرغم من وجود منصهر داخلي ذو قطبية عكسية داخل الوحدة، فإن أفضل ممارسات الصناعة توصي بشدة بتثبيت منصهر ذي تيار عالي مباشرة على موصل البطارية الموجب ضمن مسافة مادية قصيرة من أطراف البطارية. يحمي هذا المصهر الخارجي كابلات البطارية نفسها في أحداث الدائرة القصيرة الكارثية خارج حاوية شاحن العاكس.
تعمل العزلة الجلفانية على إنشاء فصل كهربائي بين دائرة التيار المستمر للبطارية ودوائر إخراج التيار المتردد. وهذا يمنع تدفق تيار الخلل عبر المجالات أثناء حوادث العطل الأرضي، ويحسن السلامة داخل التركيبات المتنقلة والبحرية ويقلل بعض فئات اقتران الضوضاء الكهربائية بين بنك البطارية والأجهزة المتصلة بجانب التيار المتردد.
9. الأفكار النهائية لتكامل النظام
تعمل أجهزة الشاحن العاكس الكل في واحد على تبسيط العديد من أنظمة الطاقة خارج الشبكة وأنظمة الطاقة الاحتياطية من خلال دمج الانعكاس وشحن البطارية وتحويل النقل التلقائي ووظائف الحماية المتعددة في هيكل واحد. عند تقييم أجهزة تحويل الطاقة، انظر إلى ما هو أبعد من أرقام معدل الواط المستمر فقط؛ يستغرق وقتًا لتقييم القدرة على التعامل مع الطفرة، ونقاء الشكل الموجي، واكتمال ميزة الحماية المدمجة، وتوقيت تبديل النقل، وواجهات المراقبة المتاحة. تشكل كل من هذه المواصفات موثوقية النظام في العالم الحقيقي يومًا بعد يوم.
يبدأ كل مشروع لنظام الطاقة بمراجعة شاملة للأحمال. قم بتوثيق سحب القوة الكهربائية لكل جهاز من المتوقع تشغيله، ولاحظ الأحمال الحثية مع تيارات التدفق الكبيرة عند بدء التشغيل، وحدد الحدود المقبولة لعمق تفريغ البطارية قبل تحديد بنك البطارية ومجموعة الشاحن العاكس. يمنع التخطيط المسبق المدروس الإحباطات التشغيلية بعد اكتمال تثبيت الأجهزة.محول موجة جيبية نقية 3000 واط مع شاحن HK3000PCيناسب بشكل جيد المشروعات التي تتطلب إنتاجًا مستمرًا بقدرة ثلاثة آلاف واط مع الرغبة في إمكانية الشحن المتكاملة دون تجميع مجموعة خليط من مكونات نظام الطاقة المنفصلة.
للحصول على خلفية تصنيعية احترافية وراء هذا الجهاز، يمكنك استكشاف الموارد المنشورة بواسطةنينغبو كوسون الطاقة الجديدة المحدودة.توفر الوثائق الهندسية ورسومات الأبعاد وأوراق المواصفات الكاملة مزيدًا من العمق للمقيمين الفنيين الذين يقومون بإعداد تصميمات النظام.
